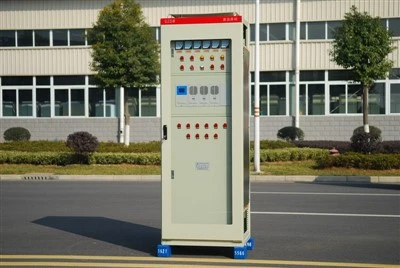

Panel del cargador de batería

Paneles de carga de baterías industriales para sistemas de alimentación de CC confiables

Un panel de cargador de batería es el conjunto de rectificador-y-control que convierte CA en CC estrictamente regulada para cargar-un banco de baterías estacionario y simultáneamente suministrar la carga de CC.

Especificaciones representativas del cargador

Artículo	Índice			Condición de prueba
Artículo	mín.	Valor representativo	máx.	Condición de prueba
Rango de voltaje de entrada (VAC)	300	380	456	Salida 240ADC, carga completa
Rango ajustable de salida (VCC)	180	230	300	Entrada 380DAC, carga completa
Precisión de voltaje estabilizado		0.01%	0.5%	Salida 198-286 VCC, 20-100 % de carga, entrada 300-456 VCA
Precisión de corriente estabilizada		0.08%	0.5%	Salida 198-286 VCC, 20-100 % de carga, entrada 300-456 VCA
efecto dinámico	12us	50us	100us	Salida nominal 20-75 % de salto de carga
Eficiencia del cargador	88%	90%	91%	Salida 300V, 5A
Ruido máximo audible (dB)		50	60	Carga completa, ruido ambiental 40dB
Temperatura de almacenamiento (grados)	-40	35	60
Temperatura ambiente de servicio (grados)	-15	25	45	Salida 240V, 20A
Ruido parásito de amplia frecuencia (mV)	18	25	40	Entrada y salida nominales, carga de resistencia
Ruido parásito máximo (mV)	100	300	400	Entrada y salida nominales, carga de resistencia
Grado de corriente asimétrica paralela	±0.5%	±2%	±5%	Entrada y salida nominal, monitorea la corriente de equilibrio
Retraso de inicio (segundo)	1	2	3
factor de ondulación	0,01% a 0,1%			Ancho de frecuencia 0-20MHz
Rigidez dieléctrica	1500 VCA 50 Hz			Tiempo 1 minuto, corriente de fuga 10 mA
Aumento de temperatura del radiador interior	Menor o igual a 25 grados			Temperatura ambiente 45 grados.
Clase de carga	Trabajo continuo cuando Ⅰ clase (100%) corriente de salida nominal			En rango de voltaje de carga flotante
Característica de limitación de corriente automática	La corriente de salida supera el 112% de la corriente nominal.			Protección de energía constante, la corriente de salida no aumentará y el voltaje CC se reducirá.
Protección de sobretensión de entrada	Valor de configuración del voltaje de entrada (456 ± 5 VCA), cierra automáticamente el rectificador. La sobretensión transitoria de un rayo adopta un pararrayos especial HARRIS para elementos.			Regresa automáticamente después de que el voltaje sea normal. El valor de sobretensión se puede configurar (se puede configurar cuando la salida no está-carga)
Protección contra sobretensión de salida	Detiene automáticamente la salida cuando el voltaje de salida excede 328 ± 3 VCC para evitar daños al dispositivo.			Regresa automáticamente después de que el voltaje sea inferior al valor de sobrevoltaje. Se puede configurar el valor de sobretensión.
Característica de protección contra cortocircuitos de salida	En cualquier voltaje de entrada, voltaje de salida y condiciones de carga, la salida produce un cortocircuito debido a la falla.			Vuelva automáticamente al funcionamiento normal después de solucionar el problema.

Configuraciones del panel del cargador de batería

01.

Sistema de cargador único:

Un cargador alimenta el bus de CC y mantiene la batería. Adecuado cuando una sola unidad cubre las necesidades de capacidad y redundancia.

02.

Sistema de cargador dual:

Dos cargadores en el mismo sistema de CC mejoran la disponibilidad y la flexibilidad, admitiendo carga redundante, uso compartido de carga, funcionamiento en espera y mantenimiento sin apagar completamente el sistema.

03.

Cargador + Sistema de Batería:

Un paquete completo de alimentación de CC que integra cargador, banco de baterías, distribución de CC, protección, monitoreo y alarmas. Ideal para adquisiciones basadas en proyectos-que requieren una solución total.

04.

Panel de batería y cargador:

Disposición integrada de panel/gabinete que simplifica la instalación, el cableado, la puesta en servicio, el mantenimiento y la documentación. El diseño final depende del tamaño de la batería, la capacidad del cargador, las dimensiones y las necesidades del proyecto.

Tecnologías de cargadores de baterías

Cargador de conmutación de alta-frecuencia:

La tecnología de carga en modo conmutado-proporciona una solución compacta y eficiente para muchas aplicaciones industriales de CC. Las ventajas potenciales incluyen alta eficiencia de conversión, construcción compacta, respuesta dinámica rápida, control de salida flexible y menor peso del equipo.

Cargador de tiristor/SCR:

Los cargadores basados en tiristores-se utilizan habitualmente en sistemas de CC industriales y de servicios públicos donde la construcción robusta y el funcionamiento-a largo plazo son prioridades. Pueden ser adecuados para subestaciones, plantas de energía, instalaciones industriales y aplicaciones de servicio pesado-.

Compatibilidad de la batería

Baterías-ácidas de plomo:

Se pueden configurar ajustes de cargador adecuados para baterías de plomo-ácido inundadas, baterías de plomo-reguladas por válvula-ácido y otras configuraciones de plomo-ácido aprobadas. Los ajustes de voltaje y corriente de carga deben coincidir con los requisitos del fabricante de la batería.

Baterías de níquel-cadmio:

Las baterías de Ni-Cd se utilizan habitualmente en aplicaciones que requieren un rendimiento sólido y una larga vida útil en condiciones de funcionamiento exigentes. El cargador debe utilizar las características de carga adecuadas para el sistema de batería Ni-Cd seleccionado.

Sistemas de baterías de litio:

Los sistemas de baterías de litio requieren parámetros de carga y estrategias de protección apropiadas para la química específica de la batería y la arquitectura BMS. Cuando se utilizan baterías de litio, el cargador y el sistema de gestión de la batería deben evaluarse como un sistema integrado.

Panel de carga de baterías para cargas críticas de CC

01/

Aplicaciones de subestaciones:Proporciona energía CC para la operación de disyuntores, relés de protección, control de aparamenta, sistemas de alarma, control remoto y equipos de comunicación.

02/

Aplicaciones de centrales eléctricas:Suministra energía CC para control de generadores, sistemas de protección, aparamenta, sistemas de control, sistemas de emergencia y monitoreo de plantas.

03/

Instalaciones Industriales:Se utiliza para protección eléctrica, control de motores, operación de aparamenta, sistemas de automatización y control de emergencia en plantas industriales.

04/

Minería y Metalurgia:Admite equipos eléctricos que funcionan en entornos exigentes donde la alimentación CC auxiliar confiable es esencial.

05/

Ferrocarril y Transporte:Alimenta subestaciones, equipos de señalización, sistemas de control, comunicaciones y sistemas de emergencia. El voltaje y la configuración deben cumplir con los estándares eléctricos ferroviarios.

06/

Energía Renovable:Integrado en plantas solares, parques eólicos, instalaciones de almacenamiento de energía y subestaciones renovables. La configuración del cargador debe alinearse con la arquitectura general de almacenamiento y CC del proyecto.

Control de calidad y pruebas

Inspección de componentes entrantes:

Componentes críticos verificados según las especificaciones aprobadas.

Inspección del gabinete:

Comprueba las dimensiones, el funcionamiento de la puerta, el acabado de la superficie, la entrada de cables, la conexión a tierra y el montaje de los componentes.

Inspección de cableado eléctrico:

Cableado de control y potencia verificado según planos eléctricos aprobados.

Prueba funcional del cargador:

Prueba las funciones de voltaje de salida, corriente, regulación, limitación de corriente, carga y protección.

Prueba de alarma:

Verifica las funciones de alarma aplicables.

Prueba de comunicación:

Comprueba las funciones de interfaz y comunicación especificadas, cuando estén incluidas.

Prueba de protección:

Prueba las funciones de protección aplicables en condiciones definidas.

Inspección final:

Antes del envío, verifica el modelo, configuración, identificación de componentes, cableado, etiquetas, documentación y embalaje.

Fortaleza de la empresa

Fundado en marzo de 2000, Worldwide Electric Group es una empresa líder en alta tecnología-en la industria eléctrica de China. Con sede en la ciudad de Xiangyang, provincia de Hubei, nuestras instalaciones de 200000+ m² albergan talleres especializados en montaje eléctrico, procesamiento mecánico y productos fotoeléctricos. Con una inversión total de 100 millones de dólares, somos un actor clave en control de motores y soluciones de ahorro de energía-.

Embalaje y envío

Opciones de embalaje

Caja de madera de exportación:Adecuado para gabinetes de carga completos y envíos internacionales-de larga distancia.
Palet Reforzado:Adecuado para envíos de paneles o gabinetes del tamaño adecuado.
Protección contra la humedad:Se puede utilizar embalaje protector adicional para transporte marítimo y entornos de transporte húmedos.
Protección de componentes:Los paneles HMI, medidores, interfaces de comunicación y otros componentes sensibles están protegidos contra impactos durante el transporte.

Métodos de envío

Transporte Marítimo:Adecuado para paneles completos de cargadores de baterías, gabinetes y pedidos de proyectos.
Transporte Aéreo:Adecuado para equipos de reemplazo urgente y envíos más pequeños seleccionados.
Transporte ferroviario:Disponible para rutas internacionales seleccionadas.
Transporte por Camión/Multimodal:Disponibles según destino y logística del proyecto.

Certificados

Dependiendo del producto y proyecto, la documentación incluye:

ISO9001

Declaración CE

CEI 62271-1

CEI 62271-100

CEI 62271-200

CEI 60529

Preguntas frecuentes

P: ¿Para qué se utiliza un panel de carga de batería?

R: Un panel de cargador de batería industrial mantiene una batería estacionaria y suministra energía CC regulada a cargas críticas.

P: ¿El cargador suministra la carga de CC mientras carga la batería?

R: Sí. En un sistema de CC estacionario típico, el cargador suministra la carga de CC conectada mientras mantiene la batería en las condiciones de carga requeridas.

P: ¿Cómo calculo la capacidad requerida del cargador?

R: La capacidad del cargador debe considerar: carga de CC continua + corriente de carga de batería requerida + margen de diseño aplicable. Para sistemas grandes o críticos, el cálculo debe basarse en el perfil de carga de CC real y los requisitos de recarga de la batería.

P: ¿Puede funcionar el cargador de batería de forma continua?

R: Sí. Los cargadores de baterías industriales están diseñados para un funcionamiento continuo y pueden suministrar la carga de CC mientras mantienen la batería.

P: ¿Pueden proporcionar cargadores de baterías duales?

R: Sí, cuando lo admita la configuración seleccionada. Se pueden usar cargadores duales para redundancia, carga compartida o flexibilidad de mantenimiento.

P: ¿Cuál es el plazo de entrega típico?

R: Para configuraciones estándar con especificaciones técnicas confirmadas, un plazo de producción típico es de 5 a 10 días hábiles después de la aprobación técnica y el pago por adelantado. Los sistemas personalizados, las configuraciones de -cargador dual y la documentación específica del proyecto-pueden requerir de 15 a 30 días hábiles.

P: ¿Cuál es la cantidad mínima de pedido?

R: En el caso de los paneles de cargadores de baterías industriales, los pedidos normalmente se cotizan según el sistema de cargador requerido, la cantidad de gabinete o el alcance del proyecto, en lugar de una cantidad mínima de pedido-de producto de consumo.

P: ¿Qué condiciones de pago aceptan?

R: Para pedidos internacionales, comúnmente se utiliza la transferencia bancaria T/T. Un acuerdo típico es:
30% de anticipo → producción
70% restante → antes del envío

Como uno de los fabricantes y proveedores de paneles de cargadores de baterías más profesionales de China, contamos con equipos de producción líderes en el mundo-y sólidas capacidades de fabricación. No dude en comprar un panel de cargador de batería avanzado a precios competitivos en nuestra fábrica.
